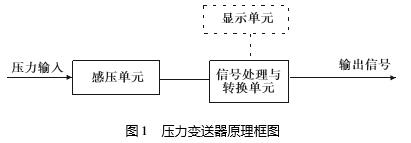

压力变送器结构原理:由感压单元、信号处理和转换 单元组成，部分增加了显示单元，是将压力变量转换为可 传送的标准化输出信号的仪表，而且其输出信号与压力 变量之间有一定的连续函数关系( 简称线性关系)，根据原理不同可以分为：负压变送器、绝对压力变送器

压力传感器结构原理: 由压力敏感元件和信号处理 单元组成，将压力变量按照一定的规律转换成可用的输 出信号( 输出电信号非标准信号) 。

差异性比较:从结构上分析，压力传感器比压力变送 器少了信号转换单元，因此压力传感器没有标准输出信 号，输出信号可以是种类多样。目前市场上大部分压力 变送器标准输出信号为(4 ～20) mA、 (1 ～5) V，压力传感器 常见的电信号有(0 ～5) V、 (0 ～10) V 等，其中压力传感器的 铭牌标准输出信号不参与计算及判定。

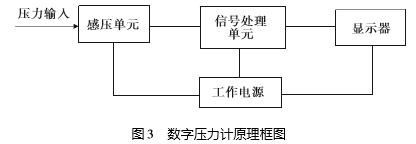

在检测过程中，如果压力变送器输出信号为零，则可 判定接线方式错误，因为接线正确且通电情况下，输出信 号应是在( 4 ～ 20) mA、 ( 1 ～ 5) V 范围内，比如压变起始 量程为 0 MPa 时，那么起始输出信号就应该为4mA 附 近。压力传感器在没有技术文件的指导下，若接线后信 号值为零时，则无法判断是否进入工作状态，因此需多次 尝试接线，且每次接线后需施加一定压力值，通过观察万 用表的信号值是否发生改变，来判定接线方式是否正确。 如果压力传感器与显示单元配套使用，便可视为数 字压力计。

2. 2 准确度等级不同

压力传感器准确度等级: 0. 01 级、 0. 02 级、 0. 05 级、 0. 1 级、 0. 2 级/0. 25 级、 0. 5 级、 1. 0 级、 1. 5 级、 2. 0 级/ 2. 5 级、 4. 0 级。

压力变送器准确度等级: 0. 05 级、 0. 1 级、 0. 2 级/0. 25 级、 0. 5 级、 1. 0 级、 1. 5 级、 2. 0 级、 2. 5 级。

差异性比较:压力传感器准确度等级优于压力变送 器，在等级划分上也更加宽泛。压力变送器可视作压力 传感器加上信号转换单元组成，在信号回路中，压力变送 器可等效为一只可变电阻，和电源、负载电阻( 包括导线 电阻) 串联在一起。通过改变自身电阻使电路中的电流 在( 4 ～20) mA 范围变化，其电流在放大、补偿以及信号 转换过程中存在一定的不确定性，因此降低了自身的准 确性能。

2. 3 计算方式不同

压力变送器检定项目涉及外观、密封性、绝缘电阻、 绝缘强度、基本误差、回差、静压影响( 仅适用于差压变 送器) 。

压力传感器检定项目涉及外观、密封性、绝缘电阻、绝 缘强度、基本误差限、重复性、迟滞、线性、零点漂移、周期稳 定性、静压影响(仅适用于差压传感器) 、曲线符合度。

差异性比较:
( 1) 压力变送器检定以是否满足非常大允差作为判定 依据，非常大允差以输出量程的百分数表示，即输出量程乘 以压变等级，计算量小且数值固定。压力传感器检定以 是否满足基本误差限作为判定依据，基本误差限同样以 量程输出值的百分数表示，即校准满量程输出为工作特 性所决定的非常大输出和非常小输出的代数差，依据 JJG 860 －2015，压力传感器的工作直线可采用端点平移法或者 非常小二乘法，选用不同的工作直线计算得出的满量程输 出值不同。
 ( 2) 压力变送器检定点基本误差为实际输出值减去 理论输出值。压力传感器不具备理论输出值，基本误差 由重复性和选定直线的系统误差组成，系统误差即检定 点实际输出平均值与选用工作直线的差值，同样选用不 同的工作直线计算得出的基本误差值也不同。

2. 4 调修方法不一致
压力变送器:

( 1) 扩散硅压力变送器具备零位( Z) 及满度( F 或 S) 电位器，通过反复调整零位及满度，直至 压力变送器示值达到规定要求;
( 2) 部分压力变送器具 备重置功能，找到零位按钮长按几秒，可恢复到初始状 态;( 3) 通过手操器重新标定。

压力传感器:
