产品概述：

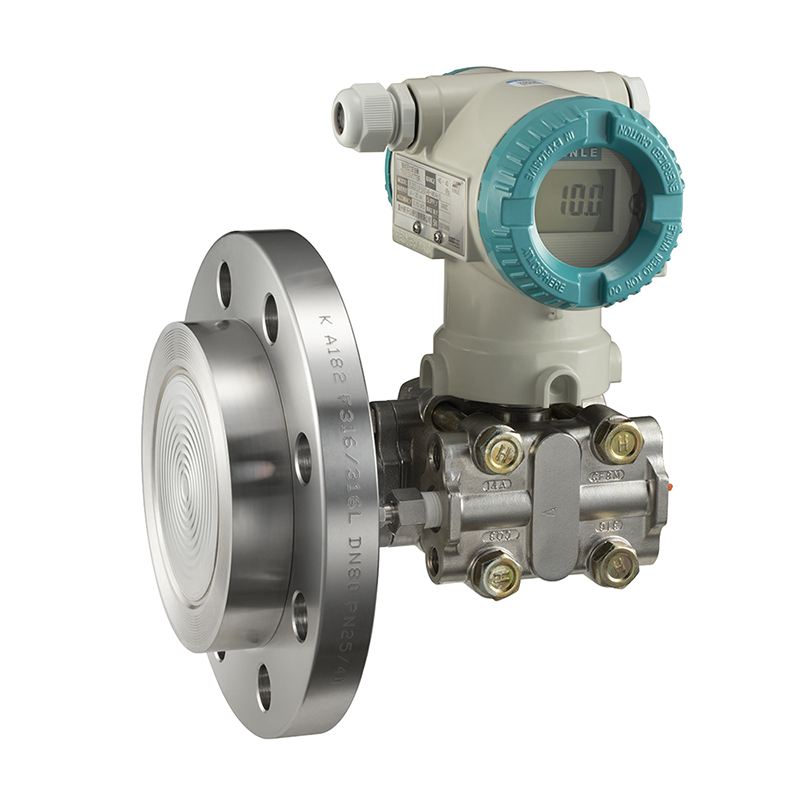

XL3051LW是我公司液位变送器系列产品之一，具有高质量，高可靠性和宽广选择范围，为各种过程控制系统提供高质量和高附加值的压力测量方案。可对多种容器、管道进行液位和压力测量。采用HART现场总线技术，可提供更多的现场信息，以改善工厂的性能。
产品特点：
采用MEMS单晶硅高精度压力传感器
响应速度快、稳定性高
测量精度0.1%FS
量程比可达50:1
采用双过载保护技术
提供标准HART总线通讯模式
完善的自诊断及远程通讯功能
带背光高亮度的液晶显示器
可360°旋转的就地显示屏幕
方便的就地清零功能
方便的就地零点、满点设置调校功能
主要参数：
| 型号 | XL3051LW | 量程范围 | 0~3MPa |
| 供电电源 | 12~40VDC | 精度等级 | ±0.075%FS |
| 传感器类型 | 单晶硅传感器 | 通讯协议 | HART协议 |
| 输出信号 | 4~20mA | 安装方式 | 法兰安装 |
| 温度漂移 | ≤0.1%FS/10℃ | 环境温度 | -20℃~+70℃ |
| 长期稳定性 | ≤0.15%FS/5年 | 湿度极限 | 0~100%相对湿度 |
选型指南：
|
型号 |
代码 |
说明 |
|||
|
XL3051LW |
|
单晶硅单远传压力变送器（平膜式） |
|||
|
压力测量范围 |
-2 -3 -4 -5 |
0-0.4~40KPa 0-2.5~250KPa 0-0.1~1MPa 0-0.3~3MPa |
|||
|
输出信号 |
A E |
4~20mA DC, HART协议数字通讯 4~20mA DC,线性模拟量输出（带手动调零） |
|||
|
精度等级 |
A B |
±0.075% ±0.2% |
|||
|
接液部分材质 |
S H T U |
隔离磨片 SUS316L 哈氏合金 钽 钛 |
|||
|
法兰规格 |
J1 J2 J4 J6 A1 A2 A4 D2 D4 D5 G2 G4 G6 |
JIS 10K JIS 20K JIS 40K JIS 63K ANSI 150 P1----JPI 150 ANSI 300 P2----JPI 300 ANSI 600 P4----JPI 600 DIN PN 10/16 DIN PN 25/40 DIN PN 64 GB PN10/16 GB PN25/40 GB PN110 |
|||
|
法兰尺寸
|
A B C Y |
PN系列 class系列 DN50 2英寸 DN80 3英寸 DN100 4英寸 其他尺寸 |
|||
|
过程充液 |
-A -B -C -D -E |
|
|||
|
电气接口 |
T M |
NPT1/2内螺纹 M20X1.5内螺纹 |
|||
|
显示表头 |
N D |
不带显示表头 数字显示表头 |
|||
|
安装支架 |
A B N |
水平安装支架（碳钢） 水平安装支架（不锈钢） 无安装支架 |
|||
|
防爆 |
A B D |
普通型（无防爆） 本安型 隔爆型 |
|||
|
|
选型举例 |
XL3051LW-3AASA1A-BTDAA |
